概述

GY8C系列智能電容是在智能電氣設備全面發展及無功補償技術的成熟完善的前提下，研制而成的全新一代高智能型無功補償設備。它 主要由低壓電力電容器（一臺S型內包含2組共補電容器組或1組大容量的共補電容器組，F(xiàn)型只包含1組分補電容器組），智能測控單元模塊， 晶閘管復合投切電路，線路保護單元等集成一體化組成。

智能電容是在智能電器與智能電網（物聯網）技術全面發展的基礎上研發的全新一代低壓無功補償設備裝置。它集成了現代測控，電力 電子，網絡通訊，自動化控制，電力電容器等先進技術，合理有效地將智能測控模塊、過零投切模塊、系統保護模塊、網絡通訊模塊、人機 對話模塊及電力電容器等部分組合在了小型一體化的產品中，革命性地替代原來由智能控制器、熔絲、復合幵關或機械式接觸器、熱繼電器、 低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的成套自動無功補償裝置，改變了傳統無功補償裝置落后的控制器技術和落 后的機械式接觸器或機電一體化的投切技術.改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補 償效果更好、功耗更低、體積更小、節約成本更多、使用更靈活、維護更方便、使用壽命更長、可靠性更高的特點，適應了現代電網對無功 補償?shù)母咭?。?shí)現了低壓無功補償裝置的一體化、智能化、簡易化、零投化、多樣化、小型化。

技術參數

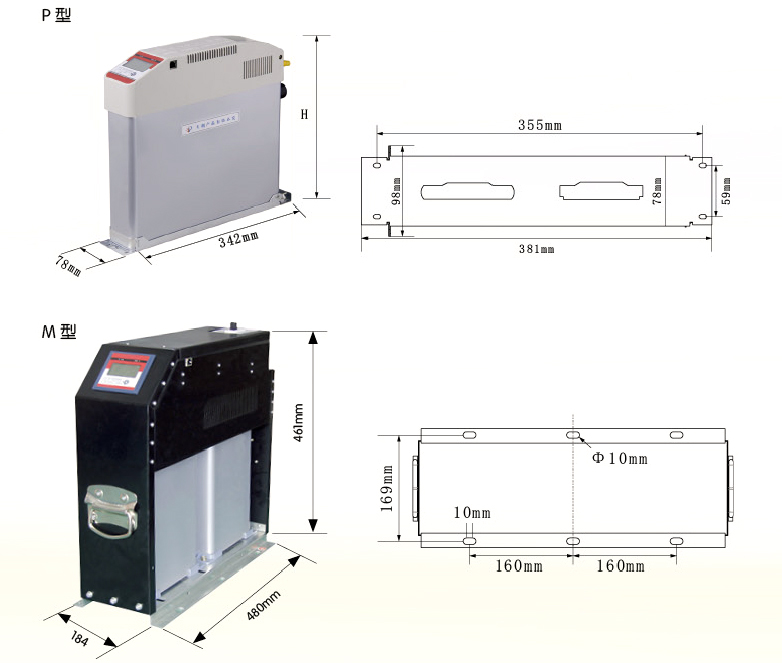

產品尺寸

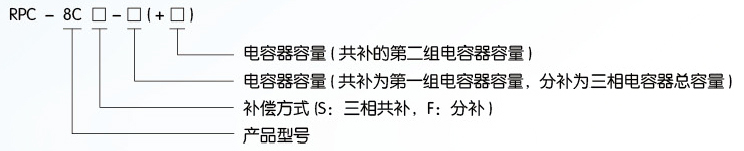

型號說明

注：

1、 額定電壓：S型-0.45kV, F型-0.25kV,這個電壓值是指電容器的最大耐受電壓，不是額定工作電壓。

2、 三相共補產品內部最多可含有兩組“△”型電容器：P型結構產品含一組時，單臺產品為一個回路，最大容量為40kvar； P型結構產品 含兩組時，單臺產品為兩個回路’最大容量為（20+20） kvcr； M型結構產品含有兩組，單臺產品為兩個回路，可選容量為（25+25） kvar ~ （ 40+40 ） kvaro兩組容量可不同搭配。

3、 三相分補產品內部含有一組“Y”型電容器，產品結構只有為P型，單臺產品為三個回路（ABC三相各一個回路），最大容量為30kvcir。

4、 示例1： GY-8CS-40+30,表示三相共補智能電容，為M型結構產品，總?cè)萘繛?0kvar,電容額定電壓為450V,第一回路為40kvar,第 二回路為30kvar。

5、 示例2： GY-8CS-40,表示三相共補智能電容，為P型結構產品，總?cè)萘繛?0kvcr,電容額定電壓為450V,共一個回路，為40kvor。

6、 示例3：GY-8CS-20+20,表示三相共補智能電容，為P型結構產品，總?cè)萘繛?0kvar.電容額定電壓為450V,第一回路為20kvcr,第 二回路為20kvar。

7、 示例4：GY-8CF-30,表示三相分補智能電容，為P型結構產品，總?cè)萘繛?0kvcr,電容額定電壓為250V, A、B、C每相容量各為 10kvar。

產品選型

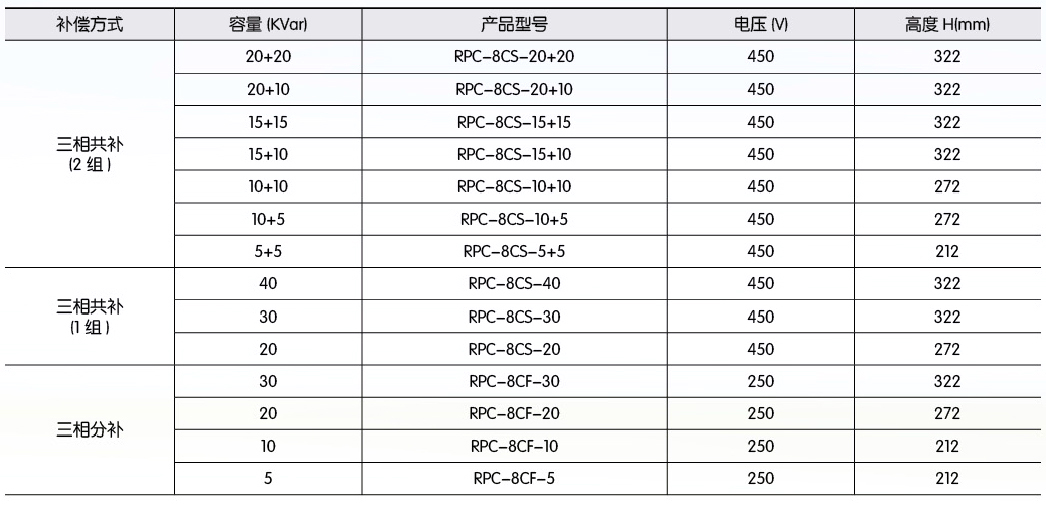

P型結構選型表（底座尺寸:342 x 78mm ）

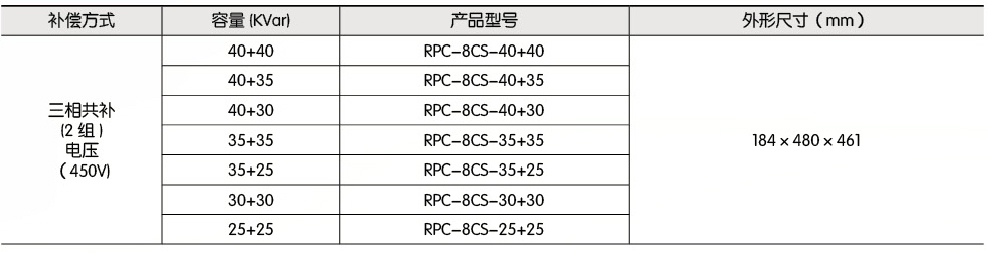

M型結構選型表

選型注意事項：

1、 1組結構裝的三相共補智能電容，一臺為1個回路；

2組結構裝的三相共補智能電容，一臺為2個回路；

三相分補智能電容，一臺為3個回路，A、B、C三相各1個回路。

2、 每個聯機網絡系統，總的最多只能容納32個回路，如超過32個回路，系統將不能正常運行。

3、 如因回路數已滿，而補償容量未達到設計需求，可將部分2組結構裝的三相共補智能電容，換成與之總?cè)萘肯嗟鹊?組結構裝的三 相共補智能電容，或者在系統總?cè)萘勘３植蛔兊那疤嵯?，可將部分小容量的智能電容換成較大容量的智能電容產品。

4、 為了提高無功補償?shù)木_性，在條件允許的情況下，盡量使用多種容量搭配的智能電容，盡可能使用小容量的智能電容(系統內 最小的回路容量，即為系統投切時的容量極差)。

5、 舉例：總共需要補償600kvor的共補容量

6、更多選型實例，可參考后續說明

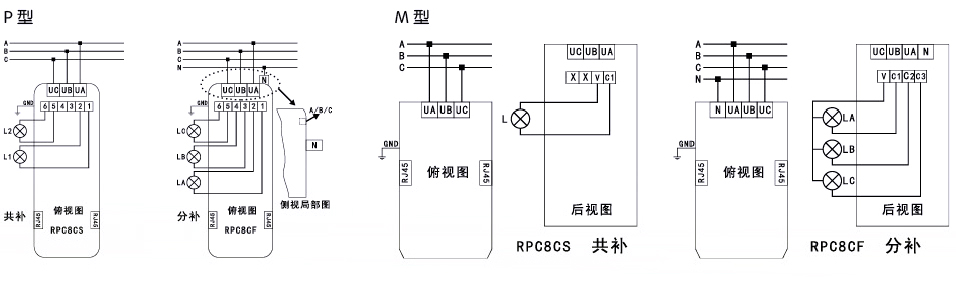

產品安裝接線圖

接線端子實物示意圖

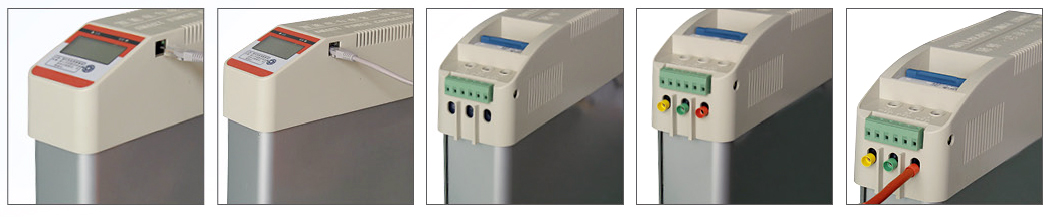

P型

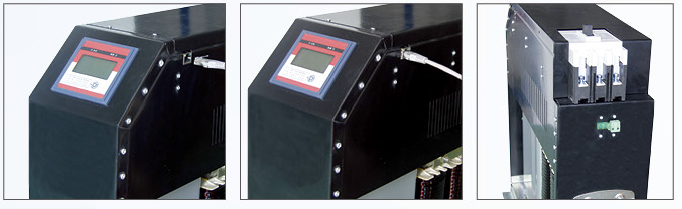

M型

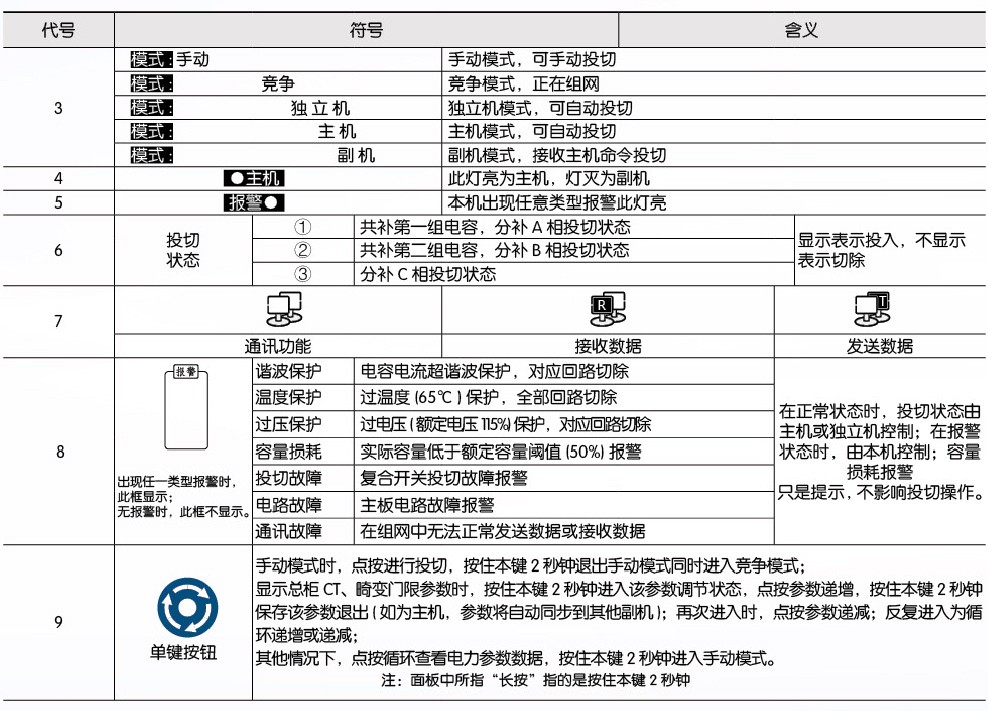

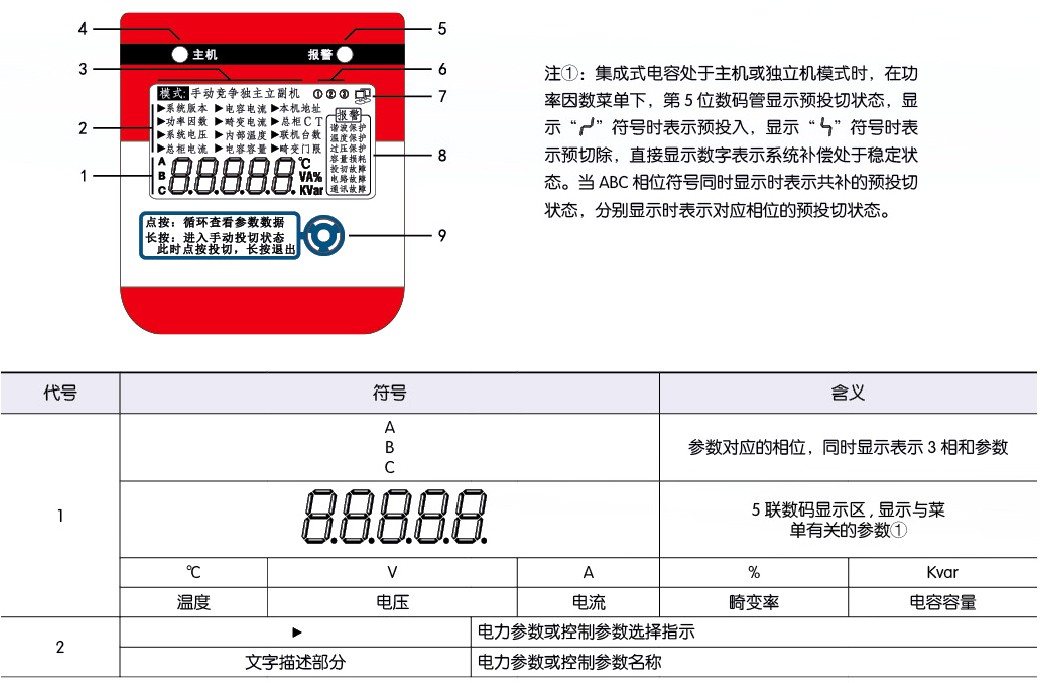

RPC8C 系列產品的人機界面

手動投切電容器

在非手動模式下，按按鍵約2秒鐘可進入手動模式，不同類型的智能電容點擊按鍵投切電容器的順序是不一樣的。再長按按鍵約 2秒鐘可退出手動模式。詳細操作見下表。

1）共補電容器

注：投1為投入第一組電容器，投2為投入第二組電容器； 切①為切除第一組電容器，切②為切除第二組電容器。 重復投切指的是重復第5、6、7、8次一樣的投切順序。

對于單組電容，點按的投切順序?yàn)椋和?、切、投、切、投、?nbsp;

2）分補電容器

注：投A為投入A相電容器，投B為投入B相電容器，投C為投入C相電容器; 切A為切除A相電容器，切B為切除B相電容器，切C為切除C相電容器。 重復投切指的是重復第7、8、9、10、11、12次一樣的投切順序。

模擬空投調試

此功能用于調試現場不具備電容器實際投入條件的情況。

1） 單機空投調試

1-1）未上電時（如處于上電工作狀態，請關閉電源）,按住按鍵不放；

1-2）合閘上電，約2秒鐘后松幵按鍵，此時進入空投狀態；

1-3）競爭結束后進入獨立機模式，或按住按鍵2秒鐘進入手動模式，此時數碼管最后一位后面的小數點處于頻閃狀態（表示本機系統處于模 擬空投狀態），自動或手動投切，都是空投（不會實際投入電容器），但可查看屏幕顯示判斷回路是否投入或切除；

1- 4）斷電后，下一次重新上電如不按按鍵，系統將不會進入模擬空投狀態。

2） 聯機空投調試

2- 1）關閉所有集成式電容；

2-2）分別對每一臺集成式電容進彳亍1-1）與】-2）的操作，使全部集成式電容進入模擬空投狀態；

2-3）競爭結束后，每一臺集成式電容的數碼管最后一位后面的小數點處于頻閃狀態（表示處于模擬空投狀態）,主機按需進行投切控制，此 時的控制投入為空投，可查看屏幕顯示判斷回路是否投入或切除；

2-4）斷電后，下一次重新上電如不按按鍵，系統將不會進入模擬空投狀態。
